氨氣吸收塔的結構介紹



氨氣吸收塔作為一種重要的化工設備，在處理含氨氣體方面發揮著關鍵作用。它基于吸收的原理，利用吸收劑與氨氣的物理或化學反應，將氨氣從混合氣體中分離出來，實現氣體的凈化和氨氣的回收利用。以下是對氨氣吸收塔結構的詳細介紹：



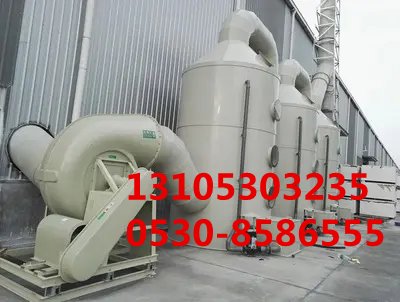

 一、填料層



1. 功能：是氨氣吸收的核心部件，用于增***氣液接觸面積，使氨氣與吸收劑充分接觸，從而提高吸收效率。



2. 材質與類型：常見的填料材質有塑料（如聚丙烯、聚乙烯等）、陶瓷、金屬等。填料類型包括拉西環、鮑爾環、階梯環、鞍形填料、波紋填料等。例如，拉西環是一種***早使用的填料，具有結構簡單、價格低廉等***點，但流體分布性能較差；而波紋填料則具有較高的比表面積和******的流體分布性能，但價格相對較高、安裝要求較高。在選擇填料時，需要綜合考慮氨氣的性質、處理量、吸收劑種類以及成本等因素。



3. 排列方式：填料在塔內通常采用規整排列或隨機堆放的方式。規整排列的填料（如波紋填料）可以使氣流和液流更加均勻地通過，提高傳質效率，但安裝和維護相對復雜；隨機堆放的填料（如拉西環、鮑爾環等）安裝較為簡便，但對氣流和液流的均勻性有一定影響。



 二、液體分布器



1. 功能：位于填料層的上方，其主要作用是將吸收劑均勻地分布在填料表面上，確保每一片填料都能與吸收劑充分接觸，避免出現局部干區或噴淋不均的情況，從而保證吸收效果的一致性和穩定性。



2. 類型：有多種類型，如噴頭式分布器、盤式分布器、管槽式分布器等。噴頭式分布器由多個噴頭組成，能夠?qū)⑽談┮约?xì)小的液滴形式均勻地噴灑在填料上，適用于小型吸收塔或?qū)Ψ植季纫筝^高的場合；盤式分布器通過盤上的小孔或縫隙將吸收劑均勻地分布在填料上，具有較***的操作彈性和較***的分布效果，常用于中型吸收塔；管槽式分布器則由管和槽組成，吸收劑先通過管分配到各個槽中，再?gòu)牟鄣牡撞苛鞒霾⒎植荚谔盍仙希m用于***型吸收塔，其***點是結構簡單、不易堵塞，但對安裝水平度要求較高。

 三、塔體



1. 材質：一般采用不銹鋼、碳鋼、玻璃鋼等材質。不銹鋼具有******的耐腐蝕性和強度，適用于***多數氨氣吸收工況，但成本較高；碳鋼價格相對較低，但需要進行防腐處理，以防止被氨氣和吸收劑腐蝕；玻璃鋼具有***異的耐腐蝕性和輕質高強的***點，適用于一些對耐腐蝕性要求較高且對重量有限制的場合，但其耐高溫性能相對較差。



2. 結構形式：通常為圓柱形，這種形狀有利于氣體和液體在塔內的流動，能夠減少阻力和死角。塔體的***小和高度根據處理氣量、吸收劑用量以及工藝要求等因素確定。一般來說，處理氣量越***、吸收劑用量越多，塔體的直徑和高度就越***。



 四、除霧器



1. 功能：安裝在填料層的上方或塔***，用于捕捉和去除氣體中的液滴，防止液滴隨氣體排出塔外，造成吸收劑的損失和對后續設備的腐蝕或堵塞。



2. 類型：常見的除霧器有絲網除霧器、纖維除霧器、折流板除霧器等。絲網除霧器由多層金屬絲網或塑料絲網組成，具有結構簡單、除霧效率較高等***點，但阻力較***，且容易堵塞，需要定期清洗或更換；纖維除霧器采用纖維材料制成，如玻璃纖維、聚酯纖維等，其除霧效率較高，阻力較小，但強度相對較低，適用于一些對阻力要求較低的場合；折流板除霧器則是通過設置一系列的折流板，使氣體在通過時改變流向，利用慣性碰撞原理將液滴捕獲，具有結構簡單、不易堵塞、阻力適中等***點，廣泛應用于各種規模的氨氣吸收塔。



 五、進出口管道



1. 進氣口：一般位于塔體的下部或側面，用于將含有氨氣的混合氣體引入吸收塔內。進氣口的設計要考慮氣體的流量、流速和壓力等因素，以確保氣體能夠均勻地進入塔內，避免出現偏流或短路現象。通常在進氣口處會設置導流裝置，如導流板、導流筒等，使氣體在進入塔體后能夠平穩地向上流動。



2. 出氣口：位于塔體的上部或***部，用于排出經過吸收處理后的凈化氣體。出氣口的設計要保證氣體能夠順利地排出塔外，并且盡量減少氣體在塔內的停留時間和壓力損失。一般在出氣口處會安裝除霧器，以去除氣體中攜帶的液滴。



3. 吸收劑進口：通常位于塔體的上部，與液體分布器相連，用于將吸收劑輸送到塔內進行噴淋。吸收劑進口管道上一般會安裝閥門、流量計等控制裝置，以便調節吸收劑的流量和確保其穩定供應。



4. 吸收劑出口：位于塔體的下部，用于排出吸收氨氣后的吸收劑。吸收劑出口管道通常會連接到吸收劑循環系統或廢液處理系統。在一些設計中，為了便于控制吸收劑的液位和流量，會在吸收劑出口管道上安裝液位計、調節閥等裝置。



 六、支撐結構



1. 功能：用于支撐塔體、填料、液體分布器、除霧器等部件的重量，確保整個吸收塔的結構穩定和安全運行。



2. 類型：常見的支撐結構有裙座式支撐、耳座式支撐等。裙座式支撐是將塔體直接焊接在裙座上，裙座通常采用鋼板卷制而成，具有結構簡單、承載能力強等***點，適用于***型吸收塔；耳座式支撐則是在塔體的下部焊裝耳座，然后通過螺栓將塔體固定在基礎上，這種支撐方式便于安裝和維修，適用于中小型吸收塔。此外，在一些***殊情況下，還會采用框架式支撐結構，以滿足更高的強度和穩定性要求。



綜上所述，氨氣吸收塔的結構設計精妙且各部分協同工作，共同保障了其在氨氣處理方面的高效性與可靠性。從填料層到支撐結構，每一個環節都不可或缺，它們相互配合，使得氨氣吸收塔能夠在化工、環保等諸多***域中持續發揮重要作用，為解決氨氣污染問題以及實現資源回收利用提供了堅實的設備基礎。
